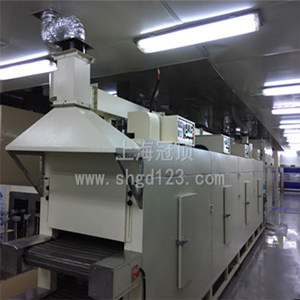

（1）隧道爐部分外形尺寸：長7米，外寬0.765米，網帶寬0.55米總高1.41米，出料部分長0.5米，烘干部分長6米，進料部分長0.5米，線體大梁和箱體外殼均采用2.0㎜厚冷板折彎而成，整機表機高溫靜電噴塑，耐腐蝕、易清洗，機架用40×80㎜普通方通焊接而成，線體底部配有16㎜可調節腳杯。
（2）內膽共三段爐腔，每段2米，爐腔總長6米。內膽材質采用1.2㎜厚304＃鏡面不銹鋼板制作，爐腔總高0.4米，進料口凈高度0.18米設可調節檔板，中間100㎜厚高溫硅酸隔熱巖棉，網帶底部配有高溫隔熱層。使爐體外部不燙手。
（3）傳動部分：采用黑色進口鐵氟龍網帶，網帶底部每隔500mm安裝一個Φ25mm的無動力鍍鋅滾筒，底部裝有拖動滾筒，前后均有主動和被動大滾輪，這樣有利于網帶不易跑邊刮壞其網帶。
型號： KC-UVLU
規格： L7000*W765*H1410
產量： 3臺
商標： KC
（4）電器部分：電源380V，45A，三相五線制，功率22KW，采用1P臺灣愛德利變頻器變頻調速，配臺灣愛德力0.75KW調速電機一臺，奧克力牌80型減速牙箱，速比為1：60，配傳動齒輪和傳動鏈條，傳動速度0.2至5米／分鐘任意可調；烘干部分配獨立的控制電箱。每相都配有電流顯示表，可監控發熱管的工作情況，分三段六路控制（當隧道爐到達設定溫度時可任意關掉其中幾段發熱管，降低加熱功率，其達到省電效果）。
